串聯諧振回路和并聯諧振回路的特性是什么？

責任編輯：穆森 人氣： 發表時間：2025-01-02 10:23:17

•

  在電子電路中，諧振是一個非常重要的概念，它指的是電路中的電流和電壓在特定頻率下達到最大幅值的現象。諧振電路主要分為串聯諧振和并聯諧振兩種類型，它們在電路中的表現和應用具有顯著的不同。

  串聯諧振回路

  串聯諧振回路由電感器（L）和電容器（C）串聯連接而成，能夠在特定的頻率下實現諧振。這一特定頻率稱為諧振頻率，由公式f=1/(2π√(LC))確定。串聯諧振回路的主要特性包括：

  1. 阻抗最小：當外加信號的頻率接近諧振頻率時，電感器和電容器之間的反應性相互抵消，形成一個非常低阻抗的回路，使得信號通過電路時阻力很小。在諧振頻率下，電路的阻抗非常低，接近于零。
  2. 電流最大：由于電路的總阻抗最小，因此電流達到最大值。
  3. 電壓關系：在諧振時，電感和電容上的電壓相等且相位相反，因此它們在電壓上的總和為零。這意味著在諧振狀態下，電阻上的電壓等于電源電壓，而電感和電容兩端的電壓可能比電源電壓高很多倍，這種現象被稱為電壓諧振。
  4. 功率因數：在諧振時，電路的功率因數為1，即電流與電壓同相位。
  5. 頻率選擇性：串聯諧振電路具有頻率選擇性，可以用于濾波。當外界激發的頻率與電路的諧振頻率相近時，電路對電流的響應最為敏感，因此可以用于選擇特定頻率的信號。
  6. 品質因數高：串聯諧振電路的品質因數高，選擇性好。這意味著電路對諧振頻率附近的信號具有較高的選擇性，而對其他頻率的信號則具有較好的抑制作用。品質因數Q是衡量諧振電路性能的一個重要參數，它反映了諧振電路在諧振頻率下的能量存儲能力和選頻特性。Q值越大，諧振回路的諧振頻率越尖銳，選頻作用越好，但通頻帶會變窄。
  7. 能量轉換與存儲：在諧振狀態下，電感和電容中存儲的能量在電場和磁場之間來回轉換，且沒有能量損耗（忽略電阻的影響）。

  并聯諧振回路

  并聯諧振回路由電感器（L）、電容器（C）和電阻（R）并聯連接而成。當外加信號的頻率等于諧振頻率時，電路阻抗達到最大值，且呈純電阻性。并聯諧振回路的主要特性包括：

  1. 阻抗最大：在諧振頻率下，電感和電容的阻抗相互抵消，使得電路的總阻抗主要由電阻決定。此時，電路對諧振頻率的信號有最強的響應，而對其他頻率的信號則有較弱的響應。
  2. 選頻特性：并聯諧振回路在選頻電路和濾波器中具有重要的應用。當外加信號頻率與回路諧振頻率相等時，回路兩端輸出電壓為最大，且相移為零；當外加頻率與回路諧振頻率不相等時，回路兩端輸出電壓迅速下降，相移值增大。
  3. 品質因數：并聯諧振回路的品質因數Q也決定了其諧振曲線的尖銳程度和選頻特性。Q值越大，諧振頻率越尖銳，選頻作用越好，但通頻帶會變窄。
  4. 電流與電壓關系：在諧振時，雖然電路的阻抗達到最大值，但由于電感和電容之間的能量交換，電路中的電流可能仍然很大。此時，電流主要由電阻決定，而電壓則與電路的總阻抗和外加信號源有關。

  綜上所述，串聯諧振回路和并聯諧振回路在電路中的表現和應用具有顯著的不同。串聯諧振回路主要用于電力傳輸、濾波電路以及振蕩器等需要高電流傳輸和頻率選擇的場合；而并聯諧振回路則主要用于選頻電路、濾波器以及需要高電壓輸出和頻率抑制的場合。

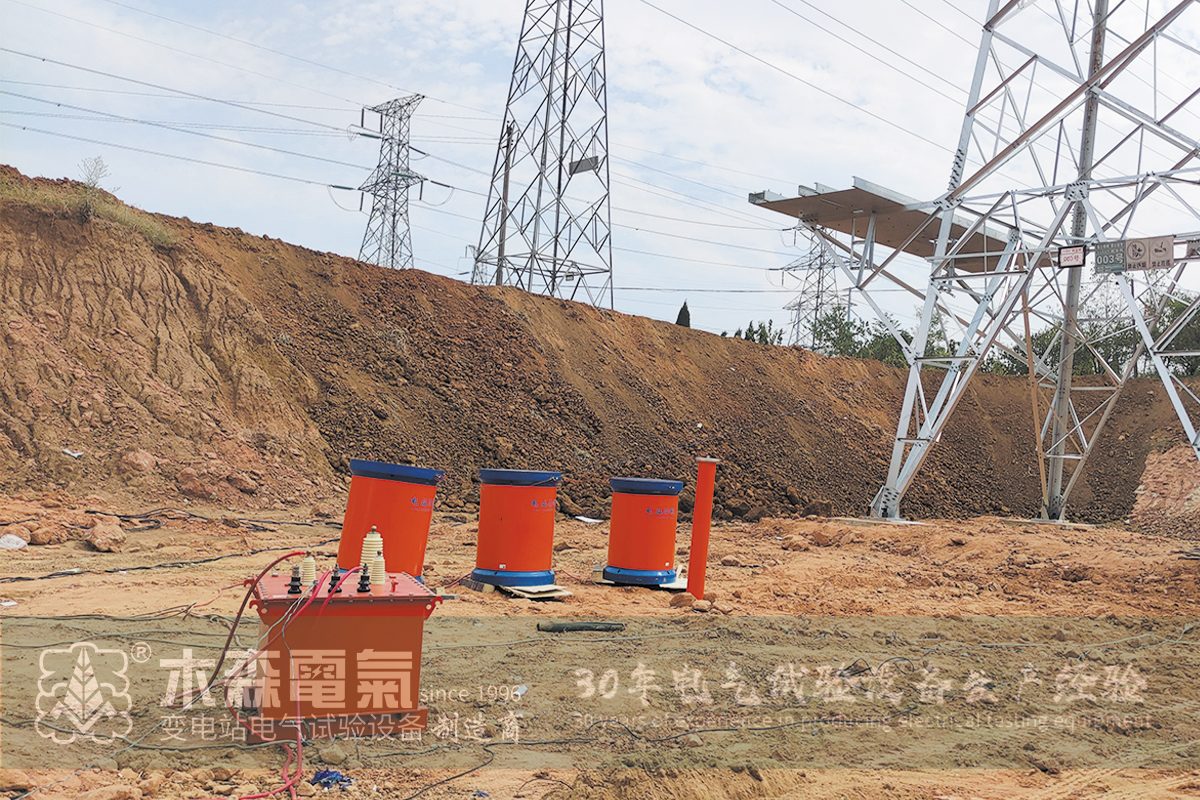

  75kVA/75kV串聯諧振主要針對10kV、35kV電纜， 10kV 、35kV主變，35kV開關的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成
