串聯諧振-找諧振頻率時過電壓報警？無法升至試驗電壓
-
責任編輯：穆森
人氣：
發表時間：2024-12-30 11:27:02
- 串聯諧振是指在電阻、電感及電容所組成的串聯電路中，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象稱為串聯諧振（也稱為電壓諧振）。串聯諧振試驗裝置則是利用這一原理，通過變頻電源、勵磁變壓器、電抗器和電容分壓器等部件，產生諧振電壓，對被試品進行耐壓試驗。
串聯諧振-找諧振頻率時過電壓報警？無法升至試驗電壓？
找諧振頻率時過電壓報警。
（1）起始電壓設得過高。
（2）激勵變抽頭調得過高。
無法升到試驗電壓
（1）空升，如果空升能夠升到試驗電壓，請依次從下面步驟排除。空升不能升到試驗電壓檢查電抗器、分壓比設置是否正確。
（2）試品本身問題，如電纜快要擊穿。
（3）裝置容量不夠。
（4）裝置容量夠但電抗器沒有并聯。
（5）激勵變輸出電壓端子沒有選對。
（6）距離不夠引起電暈甚至放電。
（7）應該用三相380V供電，結果用220V供電。
（8）找到了假的諧振點。
激勵變高壓尾沒接地，現象：
（1）有的情況下可以找到諧振點，有的情況無法找到；
（2）即使找到也是個假諧振點，所以升壓很慢；
（3）電壓升到一定時，高壓尾對地放電。

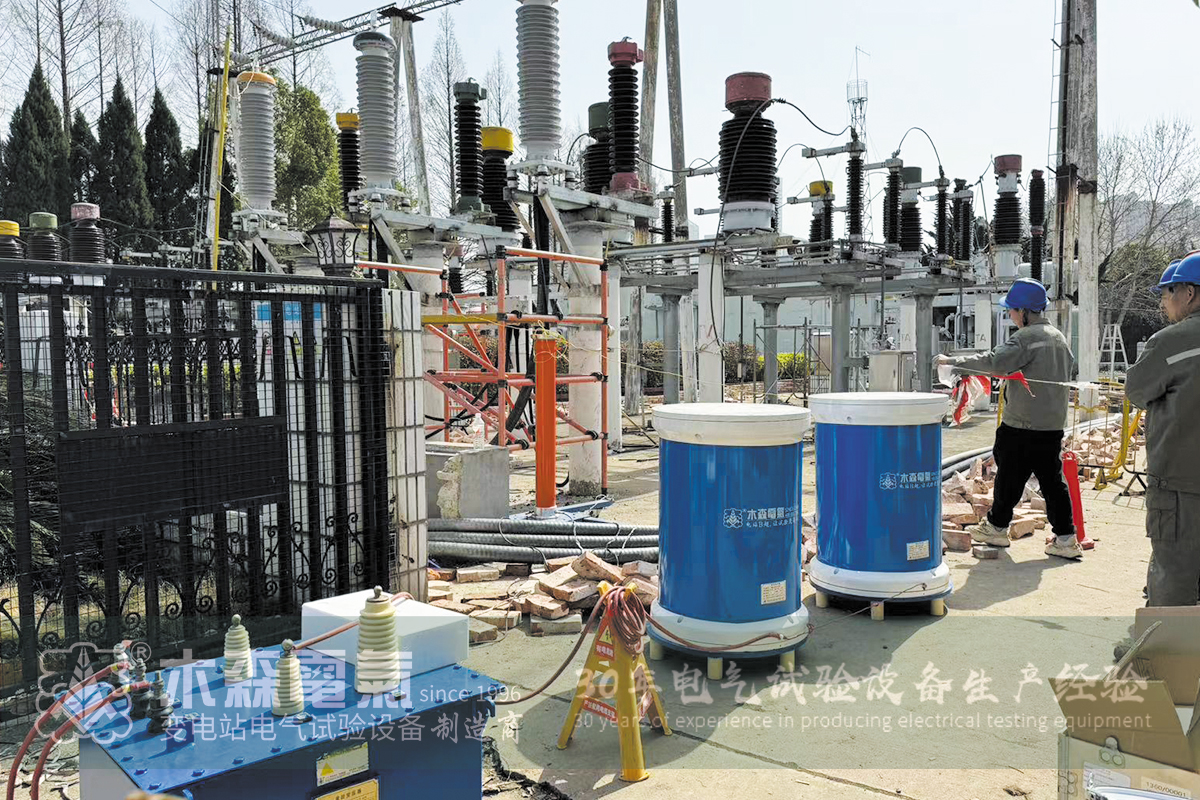

8100kVA/500kV變頻串聯諧振試驗裝置主要針對110kV、220kV，1000mm²電纜交流耐壓試驗，110kV、220kV 及以下斷路器、GIS、PT、CT、絕緣子試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成
